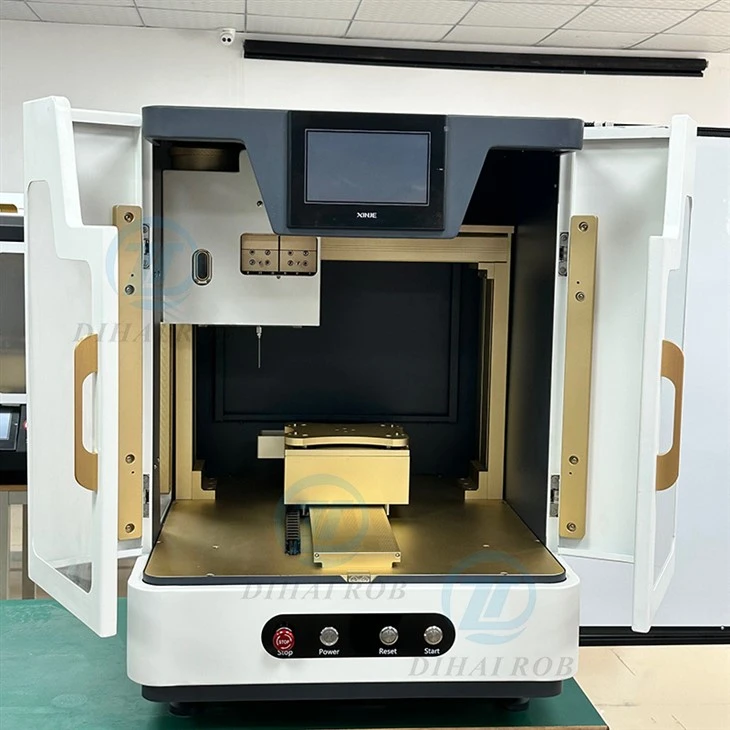

CBD Volledig automatische vulolieoliemachine één naaldolie -injectie -machine
Het neemt een geavanceerd X, Y, Z - as -bewegend systeem aan, dat de positie van de olie -injectie flexibel kan aanpassen om te voldoen aan de eisen van de olie -injectie van verstuiver van verschillende specificaties. De apparatuur is uitgerust met een hoog -precisie vloeibare volumeregelingsapparaat. De fout van vloeistofvolume nauwkeurigheid (nominale slag) is kleiner dan of gelijk aan 1%, en de fout van vloeistofvolume -nauwkeurigheid (herhaalbaarheid) is tussen 0. 3%- 0. 7%, waarvoor de nauwkeurigheid van elke olie -injectie wordt gewaarborgd. De apparatuur is gemakkelijk te bedienen. Via de gebruiker - Vriendelijke bedieningsinterface kunnen operators eenvoudig parameters van de olie -injectiepositie en andere bedrijfsparameters instellen. Het olieopslagbekken heeft een maximale capaciteit van 1300 ml, waardoor de problemen van frequent tanken worden verminderd.
Tegelijkertijd maakt de apparatuur gebruik van hoogwaardige vloeistof - contactmaterialen, inclusief aluminiumlegering, siliconen en roestvrij staal, waardoor de kwaliteit van het olieproduct en de duurzaamheid van de apparatuur wordt gewaarborgd. Het is geschikt voor grootschalige verstuiverproductie -ondernemingen, die de productie -efficiëntie effectief kunnen verbeteren en de productiekosten kunnen verlagen.
Basisbewerkingsmethoden
Plaatsingsmethode van de verstuiverbak:

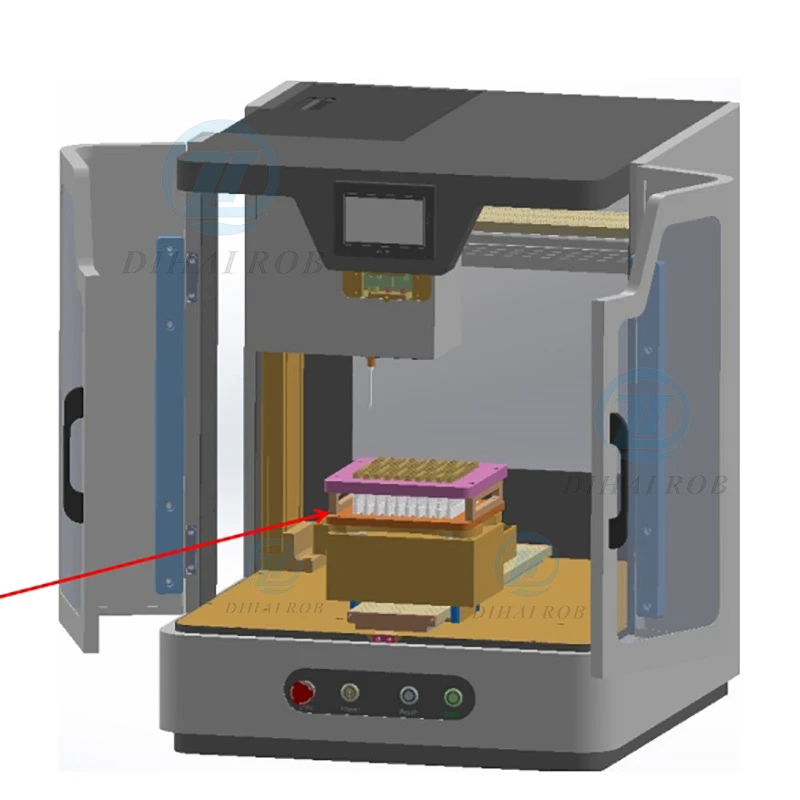

Plaats de verstuiverpartij op de lade op het dienbladstoel, lijn de vier positioneringsgaten op de lade uit met de vier positioneringspennen op de lade stoel, zoals weergegeven in de figuur.
Instelling van parameters voor verstuiverpositie:
Klik op de startpagina van de bedieningsinterface op "Reset" om alle bewegende assen te resetten en voer vervolgens de MHI System Operation Interface in - Handmatig werken.

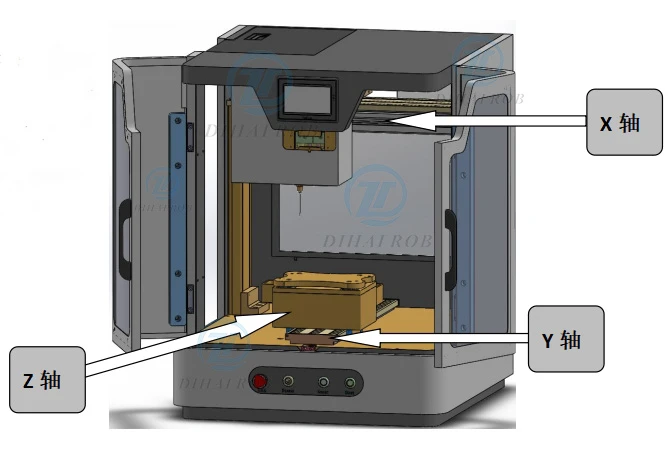

Bedien de X-, Y- en Z -assen om de olie -injectiepositie van de spuit en de eerste verstuiver te verplaatsen en te observeren, zoals weergegeven in de rechter - handfiguur.
Opmerking: de lengtes van de olie -injectiespuiten die worden gebruikt voor verstuiver van verschillende lengtes zijn verschillend. Als de lengte van de verstuiver minder dan 40 mm is, gebruik dan een lange spuit; Als de lengte van de verstuiver groter is dan 100 mm, gebruik dan een korte spuit.
Hoofdprestatieparameters
| Projectnaam | Parameters |
|---|---|
| Ingangsspanning (V) | Single - Fase AC110VAC 60Hz |
| Voer de stroomcapaciteit in (vermogen) | 1,2 kW |
| Temperatuurmeetbereik | 0 - 120 graad, nauwkeurigheid 2% |
| Afmetingen van apparatuur | 620x670x800 (eenheid: alsjeblieft verduidelijken, meestal in mm) |
| Apparatuurgewicht | 160 kg |
| Omgevingscondities | Temperatuur 0 - 100 diploma |
| Vloeistofvolume nauwkeurigheid (nominale slag) | Fout minder dan of gelijk aan 1% |
| Vloeistofvolume nauwkeurigheid (herhaalbaarheid) | Fout 0. 3% - 0. 7% |
| Maximale capaciteit van het bekken van de olieopslag | 1300 ml |
| Rated drijvende kracht van zuiger | 0.9N.m |
| Specificatie van injectiecapaciteit | 0. 2 - 7 ml |
| Vloeistof - contact opnemen met materialen | Aluminiumlegering, siliconen, roestvrij staal |

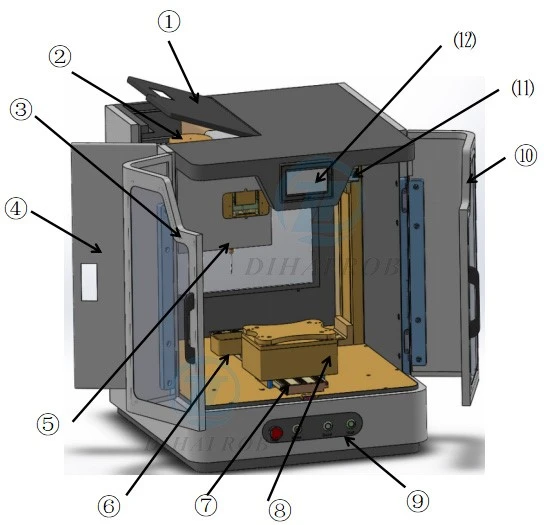

Apparatuuroverzicht
| Serienummer | Naam |
|---|---|
| 1 | Bovenste flip -afdekking |
| 2 | Olieopslagtank |
| 3 | Voordeur 1 |
| 4 | Zijdeur |
| 5 | Olie -injectiepomp |
| 6 | Olieontvangstendoos |
| 7 | Y-as bewegende montage |
| 8 | Z-as bewegende montage |
| 9 | Werkpaneel |
| 10 | Voordeur 2 |
| 11 | X-as bewegende montage |
| 12 | Operatie Touchscreen |

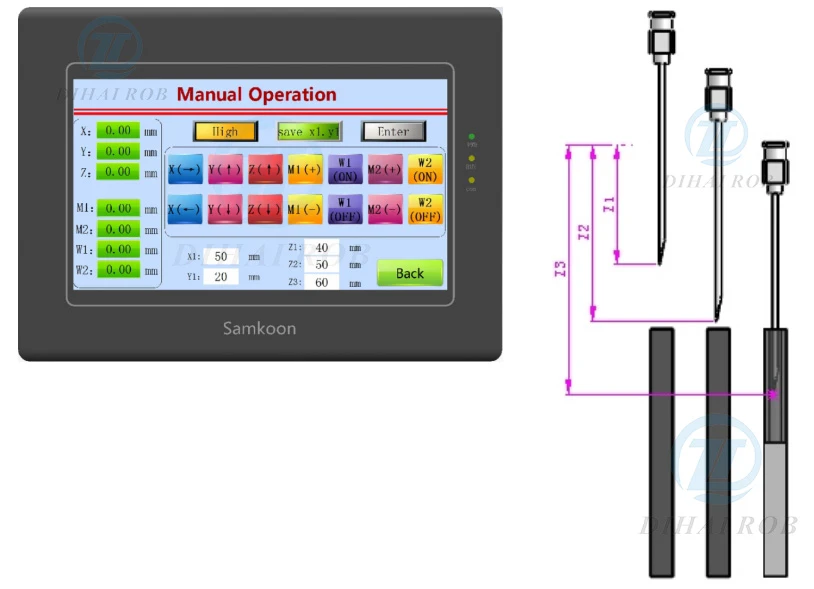

Bepaal de positie van de olie -injectie:
Verplaats de X-, Y- en Z -assen naar de olie -injectiepositie van de eerste verstuiver. Wanneer "Save X1, Y1" wordt weergegeven, klikt u op de toets "Enter" om de huidige startcoördinaten van de X\/Y -assen op te slaan.
Klik nogmaals op de schakelsleutel. Wanneer "Save Z1" verschijnt, klikt u op de toets "Enter" om het hoogste liftpunt Z1 op te slaan voor olie -injectie op de Z - Axis.
Bedien de Z - as om naar beneden te bewegen. Wanneer u opneemt dat de naald de bovenkant van de verstuiver bereikt en er geen botsing is tijdens de linkerweg - klikt u op de schakelsleutel. Wanneer "Save Z2" verschijnt, klikt u op de toets "Enter" om de hoogte Z2 van de Z - Axis bij de bovenkant van de verstuiver op te slaan.

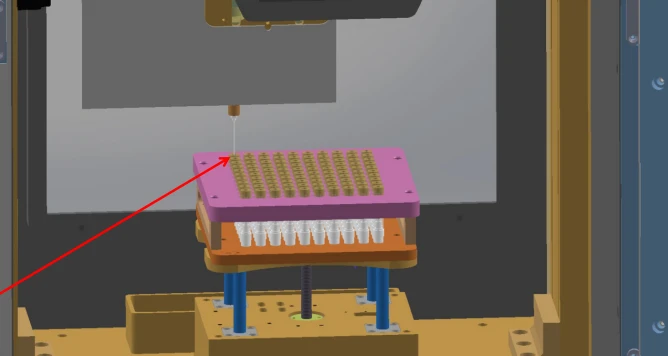

Blijf de Z - as bedienen om naar beneden te bewegen. Let op de diepte van de olieinjectie wanneer de naald in de verstuiver wordt ingebracht. Klik op de schakelsleutel. Wanneer "Save Z3" verschijnt, klikt u op de toets "Enter" om de olie -injectie diepte Z3 van de Z - Axis op te slaan. Vervolgens wordt de instelling Positieparameter voltooid, zoals weergegeven in de rechter - Handfiguur.

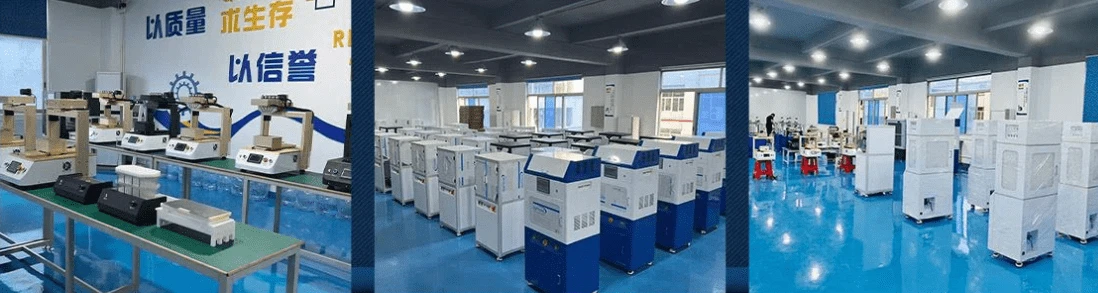

Ons team en tentoonstellingen
